71F1 Serisi: Kanalsız High Speed Freze (Uzun Boyunlu / Deep Reach)
Öncelikle belirtmek gerekir ki Stark Metall 71F1 Serisi, standart takımların erişemediği veya titreme yaptığı derin kalıp havuzları için geliştirilmiş özel bir Kanalsız (Uzun Boyunlu) High Speed Karbür Freze modelidir.
Bilhassa kesici ucun arkasındaki inceltilmiş boyun yapısı ($d3$) sayesinde, derin duvarlara sürtmeden (rubbing) çalışır.
Bunun yanı sıra ürün, ~0° (sıfır derece) helis açısı ile tasarlanmıştır.
Bu özel geometri, kesme kuvvetlerini radyal (yan) yerine eksenel (yukarı) yönlendirerek en derin pasolarda bile titreşimi (chatter) ortadan kaldırır.
Sonuç olarak kısa kesme ağzı ($l3$) ve güçlü gövdesi ile maksimum rijitlik sağlar.
Böylece tezgahınızda 75mm ve 100mm derinliklerde güvenle finiş ve yarı-finiş işlemleri yapılır.
Neden Kanalsız / Uzun Boyunlu (71F1) Seriyi Tercih Etmelisiniz?
Bu ürün genellikle plastik enjeksiyon kalıplarındaki derin ceplerin, federlerin ve dik duvarların işlenmesinde tek çözümdür.
Çünkü boydan boya kanallı frezeler zayıftır ve esner; ancak bu takımın gövdesi dolu karbür olduğu için esneme yapmaz.
Dolayısıyla çok uzun mesafelerde (10xD ve üzeri) bile stabil çalışır.
Böylelikle kalıp yüzeyinde dalgalanma oluşmaz ve ölçü hassasiyeti korunur.
Kısacası “ulaşılmaz” denilen bölgeler için üretilmiştir.
Neticede üretim hattında parça çevirmeden derin işleme imkanı sunar.
Teknik Özellikler ve Avantajlar
Açıkçası bu seriyi “Derinlik Mühendisi” yapan teknik özellikler aşağıda listelenmiştir:

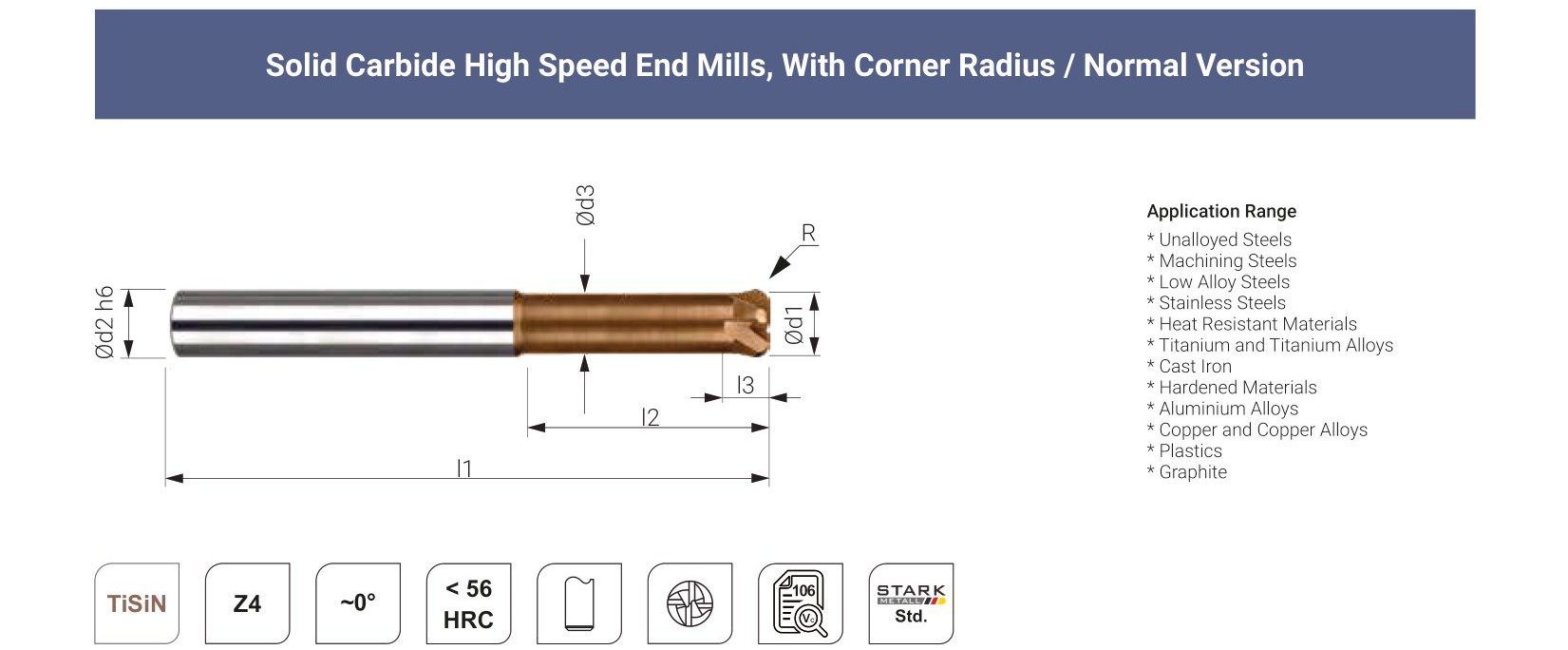

- 🦒 Uzun Boyun (d3): Şaft çapı, kesme çapından ($d1$) bilerek daha ince üretilmiştir (Örn: d1=6mm ise d3=5.4mm). Bu sayede takım derinleşirken duvara sürtmez.
- 📏 Kısa Kesme Boyu (l3): Sadece uçtaki 1.5mm – 5mm’lik kısım kesicidir. Bu tasarım takımı ekstra rijit ve sağlam kılar.
- 🚫 ~0° Helis: Düz ağız yapısı, takımı parçaya çekmez. Özellikle ince duvarlı ve derin parçalarda titreşimi engeller.
- 🔥 TiSiN Kaplama: Derin havuzlarda ısı tahliyesi zordur; bu kaplama 56 HRC’ye kadar ısıyı yönetir.
- 📐 Köşe Radüsü (R): Uç dayanımını artırır ve kalıp dibinde radyüslü geçiş sağlar.
Hangi Malzemelerde Kullanılır?
Kanalsız seri, derinlik gerektiren kalıp malzemeleri için optimize edilmiştir.
Örneğin aşağıdaki malzemelerde güvenle kullanılabilir:
- Plastik Enjeksiyon Kalıpları: Bilindiği üzere derin maça yuvaları ve itici pim deliklerinin finişinde kullanılır.
- Titanyum ve Inconel: Sert ve ısı üreten malzemelerde, rijit yapısı sayesinde esnemeden keser.
- Sertleştirilmiş Çelikler: 56 HRC’ye kadar olan çeliklerde duvar tarama (wall finishing) işlemi yapar.
- Dökme Demir: Ayrıca derin döküm boşluklarını temizlemek için idealdir.
Detaylı bilgi ve talepleriniz için Stark Metall İletişim sayfasından bizimle iletişime geçebilirsiniz.
Teknik Ölçü Tablosu
| Sipariş Kodu | Çap (d1) | Tam Boy (l1) | Erişim Boyu (l2) | Kesme Boyu (l3) | Boyun Çapı (d3) | Şaft (d2) | Radüs (R) | Ağız (Z) |
|---|---|---|---|---|---|---|---|---|
| 71F104044 | 4 mm | 75 mm | 10 mm | 1.6 mm | 3.6 mm | 6 mm | 0.5 | 4 |
| 71F104044 | 4 mm | 75 mm | 10 mm | 1.6 mm | 3.6 mm | 6 mm | 1 | 4 |
| 71F105044 | 5 mm | 75 mm | 12 mm | 2 mm | 4.5 mm | 6 mm | 1 | 4 |
| 71F105044 | 5 mm | 75 mm | 12 mm | 2 mm | 4.5 mm | 6 mm | 1.2 | 4 |
| 71F106044 | 6 mm | 100 mm | 13 mm | 2.5 mm | 5.4 mm | 6 mm | 1 | 4 |
| 71F106044 | 6 mm | 100 mm | 13 mm | 2.5 mm | 5.4 mm | 6 mm | 1.5 | 4 |
| 71F108044 | 8 mm | 100 mm | 16 mm | 3.5 mm | 7.2 mm | 8 mm | 1 | 4 |
| 71F108044 | 8 mm | 100 mm | 16 mm | 3.5 mm | 7.2 mm | 8 mm | 2 | 4 |
| 71F110044 | 10 mm | 100 mm | 20 mm | 4 mm | 9 mm | 10 mm | 1 | 4 |
| 71F110044 | 10 mm | 100 mm | 20 mm | 4 mm | 9 mm | 10 mm | 2 | 4 |
| 71F112044 | 12 mm | 100 mm | 24 mm | 5 mm | 11 mm | 12 mm | 1 | 4 |
| 71F112044 | 12 mm | 100 mm | 24 mm | 5 mm | 11 mm | 12 mm | 2 | 4 |
| 71F112044 | 12 mm | 100 mm | 24 mm | 5 mm | 11 mm | 12 mm | 3 | 4 |
Sıkça Sorulan Sorular (SSS)
Soru: “Kanalsız” veya “Boyunlu” freze ne demektir?
Öncelikle bu terim, takımın sapı ile ucu arasında inceltilmiş (relief) bir bölge olduğunu ifade eder.
Bu nedenle derin ceplere girerken takımın gövdesi iş parçasına sürtmez ve erişimi kolaylaştırır.
Soru: Neden helis açısı 0 dereceye yakın?
Açıkçası uzun ve narin takımlarda helis açısı takımı parçaya çekip titreşime yol açabilir.
Böylece ~0° helis, kuvveti yukarı (eksenel) yönlendirerek maksimum stabilite ve rijitlik sağlar.
