Description
40F2 Serisi: Uzun Köşe Radüslü Freze (Long Corner Radius)
Öncelikle belirtmek gerekir ki Stark Metall 40F2 Serisi, standart boyların yetişemediği derin kalıp operasyonları için geliştirilmiş profesyonel bir Uzun Boy Köşe Radüslü (Long Radius) karbür freze modelidir.
Bilhassa uzun mesafelerde çalışırken uç kırılmasını önleyen özel radüs (R) formu ile tasarlanmıştır.
Bunun yanı sıra ürün, 56 HRC sertliğe kadar dayanım sağlayan TiSiN (Titanyum Silisyum Nitrür) kaplama teknolojisine sahiptir.
Bu nedenle derin havuzlarda talaş ve ısı sıkışsa bile performansından ödün vermez.
Sonuç olarak 75mm ve 100mm boy seçenekleriyle en dip noktalara ulaşır.
Böylece tezgahınızda parça çevirmeden derin finiş işlemleri güvenle yapılır.
Neden Uzun ve Radüslü (40F2) Seriyi Tercih Etmelisiniz?
Bu ürün genellikle derin cep işleme, kalıp duvarı temizleme ve uzun erişim gerektiren parçalarda tercih edilmektedir.
Çünkü uzun şaft yapısı erişimi sağlarken, köşe radüsü takımın zayıf noktasını güçlendirir.
Dolayısıyla uzun takımlarda sıkça görülen “uç atma” sorunu yaşanmaz.
Böylelikle operasyon ortasında takım değiştirme maliyetinden kurtulursunuz.
Kısacası hem erişim hem de dayanıklılık sunar.
Neticede üretim hattında kesintisiz ve verimli bir süreç sağlar.
Teknik Özellikler ve Avantajlar
Açıkçası bu seriyi derin işlerin uzmanı yapan teknik özellikler aşağıda listelenmiştir:
- 🔥 TiSiN Kaplama: 56 HRC’ye kadar olan malzemelerde yüksek ısı direnci sağlar. Bu sayede derin bölgelerde kuru işleme (dry machining) yapabilirsiniz.
- 📏 Uzun Boy (Long Version): 3-5mm çaplar 75mm, 6-12mm çaplar 100mm boyundadır. Özellikle derin kalıp ve parça işlemleri için idealdir.
- 📐 Köşe Radüsü (R): Kesici köşelerdeki stresi azaltır. Bu sebeple uzun mesafede çalışırken takım ömrünü maksimize eder.
- ⚙️ Z4 (4 Ağız): Stabiliteyi korur. Özetle uzun boylu takımlarda esnemeyi azaltan rijit bir yapıdadır.
- 💎 Hassasiyet: Şüphesiz h10 (kesme) ve h6 (şaft) toleransları ile hassas işler çıkarır.
Hangi Malzemelerde Kullanılır?
Uzun köşe radüslü seri, sert ve ulaşılması zor alanlar için optimize edilmiştir.
Örneğin aşağıdaki malzemelerde güvenle kullanılabilir:
- Kalıp Çelikleri: Bilindiği üzere derin kalıp havuzlarının duvar ve taban finişlerinde rakipsizdir.
- Paslanmaz Çelikler: INOX malzemelerde radüslü uç yapısı sayesinde kırılmadan çalışır.
- Dökme Demir: Bilhassa motor blokları gibi derin döküm parçaların işlenmesinde kullanılır.
- Sertleştirilmiş Malzemeler: Ayrıca ısıl işlem görmüş parçalarda güvenli erişim sağlar.
Detaylı bilgi ve talepleriniz için Stark Metall İletişim sayfasından bizimle iletişime geçebilirsiniz.

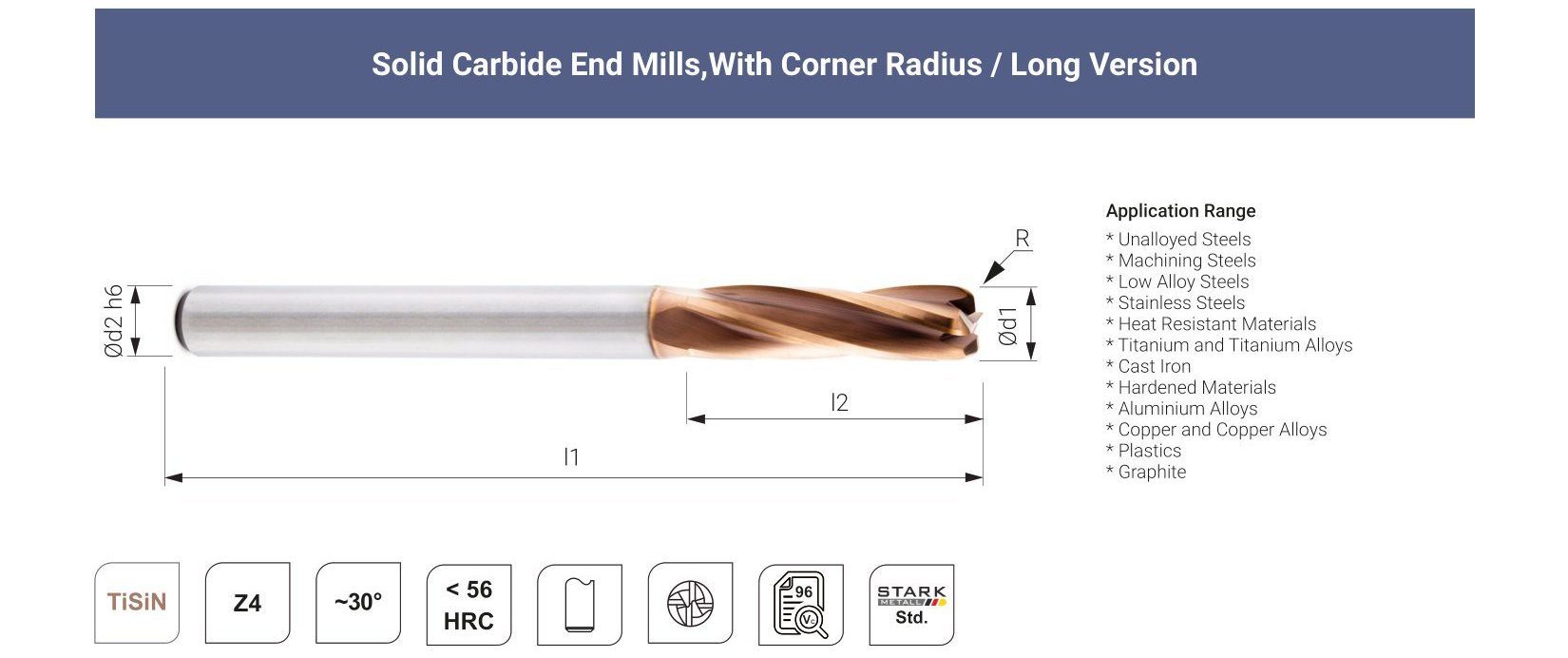

Teknik Ölçü Tablosu
| Sipariş Kodu | Çap (d1) | Tam Boy (l1) | Kesme Boyu (l2) | Şaft (d2) | Radüs (R) | Ağız (Z) |
|---|---|---|---|---|---|---|
| 40F203044-R05 | 3 mm | 75 mm | 8 mm | 3 mm | 0,5 | 4 |
| 40F203044-R10 | 3 mm | 75 mm | 8 mm | 3 mm | 1 | 4 |
| 40F204044-R05 | 4 mm | 75 mm | 10 mm | 4 mm | 0,5 | 4 |
| 40F204044-R10 | 4 mm | 75 mm | 10 mm | 4 mm | 1 | 4 |
| 40F205044-R05 | 5 mm | 75 mm | 13 mm | 5 mm | 0,5 | 4 |
| 40F205044-R10 | 5 mm | 75 mm | 13 mm | 5 mm | 1 | 4 |
| 40F206044-R05 | 6 mm | 100 mm | 14 mm | 6 mm | 0,5 | 4 |
| 40F206044-R10 | 6 mm | 100 mm | 14 mm | 6 mm | 1 | 4 |
| 40F208044-R05 | 8 mm | 100 mm | 19 mm | 8 mm | 0,5 | 4 |
| 40F208044-R10 | 8 mm | 100 mm | 19 mm | 8 mm | 1 | 4 |
| 40F208044-R20 | 8 mm | 100 mm | 19 mm | 8 mm | 2 | 4 |
| 40F210044-R05 | 10 mm | 100 mm | 22 mm | 10 mm | 0,5 | 4 |
| 40F210044-R10 | 10 mm | 100 mm | 22 mm | 10 mm | 1 | 4 |
| 40F210044-R20 | 10 mm | 100 mm | 22 mm | 10 mm | 2 | 4 |
| 40F212044-R05 | 12 mm | 100 mm | 26 mm | 12 mm | 0,5 | 4 |
| 40F212044-R10 | 12 mm | 100 mm | 26 mm | 12 mm | 1 | 4 |
| 40F212044-R20 | 12 mm | 100 mm | 26 mm | 12 mm | 2 | 4 |
Sıkça Sorulan Sorular (SSS)
Soru: Uzun boy (Long) frezelerde neden radüs tercih edilir?
Öncelikle uzun takımlar esnemeye daha yatkındır, bu da sivri uçların kırılmasına neden olabilir.
Bu nedenle köşe radüsü, uca gelen baskıyı dağıtarak takımın kırılma direncini artırır.
Soru: Bu seri derin kalıplarda işe yarar mı?
Açıkçası 40F2 serisi tam olarak bunun için tasarlanmıştır.
Böylece 100mm’ye varan boyu ve TiSiN kaplamasıyla derin havuzlarda güvenle çalışabilirsiniz.
